一、產品概述

思明特（濟南）生產的氣動液體泵、氣液增壓泵主要適用于介質為液體的高壓增壓、各種產品的水壓測試、水壓壓力檢測和高壓液體注入等領域；思明特氣液增壓泵為不銹鋼材質，能夠自動補壓，最高實現的壓力為320MPa，不同的壓力需求可選擇相應型號的氣動液體泵，泵的驅動方式為氣動，無需電源，安全防爆。
氣動液體泵為一個系列，同時根據流量也分為不同的系列，主要是根據用戶不同的工況和使用條件、壓力、流量的選擇不同系列、型號的氣液增壓泵。
思明特氣液增壓泵可分為
SUPC_W系列氣動液體泵、SUPC_G系列氣動液體泵和SUPC_M系列氣動液體泵

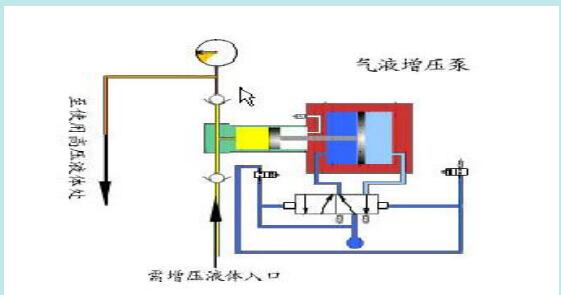

氣動泵原理圖

注：氣驅液體泵采用的大面積推小面積的原理，面積比即增壓泵。

二、?SUPC_W系列氣動液體泵 型號選擇：微型泵（便攜式動力裝置）

驅動缸徑為80mm，材質為不行銹鋼。

型號	增壓比	驅動壓力 （Bar）	最大流量L/min	輸出壓力（Bar） 可調	重量
SUPC_W_4	4:1	2—10	9.8	32Bar	2.3kg
SUPC_W_8	8:1	2—10	6.3	63Bar	2.3kg
SUPC_W_12	14:1	2—10	3.8	140Bar	2.5kg
SUPC_W_22	30:1	2—10	2.2	240Bar	2.5kg
SUPC_W_37	50:1	2—10	1.3	400Bar	2.5kg
SUPC_W_72	100:1	2—10	0.7	780Bar	3kg

三、?SUPC_G系列氣動液體泵 型號選擇：不銹鋼（單頭泵）

驅動缸徑為160mm，材質為不銹鋼，單泵頭

型號	增壓比	驅動壓力 （Bar）	最大流量L/min	輸出壓力 （Bar）	重量（kg）
SUPC_G_2	2:1	2—10	14	14Bar	16.8
SUPC_G_6	6:1	2—10	11.5	42Bar	17.5
SUPC_G_8	8:1	2—10	8.6	56Bar	17.5
SUPC_G_10	10:1	2—10	7.2	70Bar	17.5
SUPC_G_16	16:1	2—10	5.8	110Bar	17.5
SUPC_G_28	28:1	2—10	4.6	190Bar	17.5
SUPC_G_40	40:1	2—10	4	280Bar	16.8
SUPC_G_64	64:1	2—10	3.7	448Bar	16.8
SUPC_G_80	80:1	2—10	3.2	560Bar	16.8
SUPC_G_100	100:1	2—10	2.7	700Bar	16.3
SUPC_G_130	130:1	2—10	1.8	910Bar	16.3
SUPC_G_175	175:1	2—10	1.3	1225Bar	16.3
SUPC_G_255	255:1	2—10	1	2040Bar	16.3
SUPC_G_400	400:1	2—10	0.8	3200Bar	16.3

四、?SUPC_M系列氣動液體泵 型號選擇：不銹鋼（雙頭泵）

驅動缸徑為160mm，材質為不銹鋼，雙頭

型號	增壓比	驅動壓力（Bar）	最大流量L/min	輸出壓力（Bar）	重量（kg）
SUPC_M_6	6:1	2—10	15	42Bar	23.5
SUPC_M_10	10:1	2—10	13	70Bar	23.5
SUPC_M_16	16:1	2—10	7.5	110Bar	23.5
SUPC_M_28	28:1	2—10	6	190Bar	23.5
SUPC_M_40	40:1	2—10	5.2	280Bar	23.8
SUPC_M_64	64:1	2—10	4.8	448Bar	23.8
SUPC_M_80	80:1	2—10	4	560Bar	23.8
SUPC_M_100	100:1	2—10	3.5	700Bar	22.3
SUPC_M_130	130:1	2—10	2.3	910Bar	22.3
SUPC_M_175	175:1	2—10	1.6	1225Bar	22.3
SUPC_M_255	255:1	2—10	1.3	2040Bar	22.3
SUPC_M_400	400:1	2—10	1	3200Bar	22.3

注：以上流量為無負載參考流量 為變量
