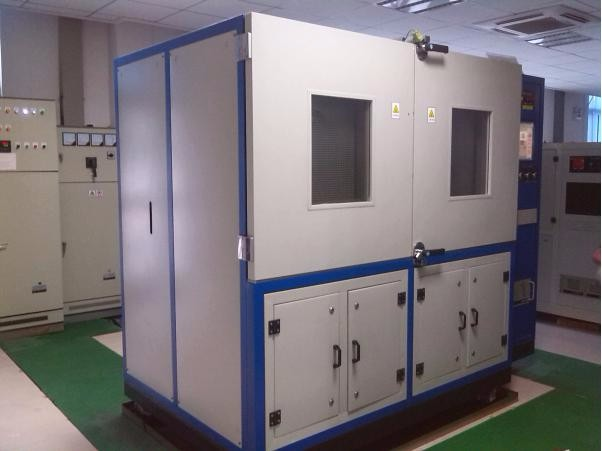

高壓氣動元件壓力流量測試儀

一、測試機概述

高壓氣動元件壓力流量測試儀用于檢測閥門、噴嘴氣密性能、耐壓強度、流量。配置有變頻電機控制輸出水源壓力，并配置有增壓泵提供高壓壓力。

二、高壓氣動元件壓力流量測試儀特點

1具有有冷水熱水功能，熱水溫度90℃，冷水為常溫自來水；

2靜壓測試采用自來水測試；

3流量和靜壓壓力測試壓力可調可控；

4加熱水溫配置有保溫層，可進行加熱保溫；

5低水位可自動報警；

6水箱內配置有浮動球閥，可自動切斷進水水源；

7 PLC 觸摸屏控制；

三、高壓氣動元件壓力流量測試儀技術參數

1.靜水壓壓力0.5-10MPa，流量測試壓力0.5-2bar

2.試驗溫度：90℃-常溫

3.2-35L/min，±0.1L/min

4.溫度控制范圍：±1℃

5.試驗工位數量：1-2

6.不銹鋼多級泵：1.5KW，380V，最大壓力8bar

四、原理

1、使用氣液增壓泵輸出壓力進行強度測試；

2、使用工廠自備氣泵輸出氣壓進行氣密性測試；

3、使用不銹鋼多級泵輸出恒壓水流，使用液體渦輪流量計檢測流量。
