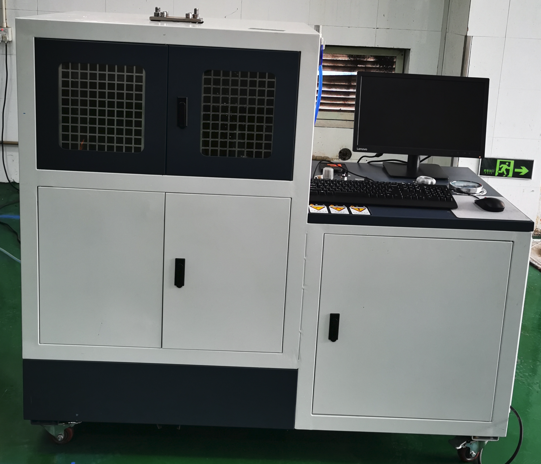

閥門水壓強度測試儀器

一、概述

思明特（濟南）閥門水壓強度測試儀器集機電、液壓、試壓、液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點。廣泛用于公稱通徑DNl5-1000mm的直通式法蘭及螺紋連接各類高、中、低壓閥門的強度、密封和泄漏量等各項性能測試。測試介質：水、氣、油。最高密封試驗壓力 32．0MPa，強度48 0MPa。

二、試驗的介質：水具有方便，不污染環境等優點，因而應用廣泛，要確保對被試閥門不會腐蝕及在測試機介質要求所需要。在水箱中，添加防銹劑或者常用油作試驗介質。

三、閥門水壓強度測試儀器使用注意事項和要求

1.設備安裝：校好設備安置水平或用混凝土固定底腳螺栓。

2.選用N32—46#普通液壓油，N32—46#抗磨液壓油或20—30#機械油，注入油箱，油量不能低于油位計下限。

3.接通電源，按油泵啟動按鈕，檢查電機轉動方向，是否正確(順時針方向)進行5—1 O分鐘空載運轉后，調節油泵壓力在5 0MPa進行試機，各種動作，檢查各管路有無泄漏，發現不良現象，應立即停機排除。

4.測試閥門時，首先根據被試閥門試驗壓力，要求參照《壓緊油缸所需壓力對照表》中液壓壓緊系統壓力值，進行增壓壓力調節，嚴禁增壓壓力值超高、防止被試閥門變形損壞。

5.液壓供壓水泵開始工作前，先調節好電接點壓力表與被試驗閥門壓力相同，然后進行工作。

鑄鐵閥門不得用錘擊，閥門在試驗中，操作人員應注意安全，正確使用，特別注意測試鑄鐵閥門時介質壓力過高破損，閥門試驗完畢，應將閥門內壓力排盡后才可放松軸向壓機。

6.壓力試驗裝置的壓力表必須經當地計量部門鑒定合格其合格證應在有效期內，壓力表的量程不能低于測試壓力15倍，精度不低于 1．5級。

四、閥門水壓強度測試儀器參數

試驗壓力：0~32MPa

傳感器精度：0.2%±

水量精度：0.5%

壓力表精度：不低于1.6級

溫度測量：0.1℃

壓力采集頻率：5次/秒

試驗介質：水、乙二醇、油其他液態流體

介質溫度：常溫（其他電詢）

環境溫度：常溫

測試數量：1（訂做電詢）

控制精度：±0.5% FS

外形尺寸：1500mm*700mm*1100mm

控制方式：無線模塊、計算機控制
